前言

网络编程中的 I/O 操作，本质上涉及到用户空间（用户态程序所在空间）和内核空间（内核态程序所在空间）之间的数据交互。当应用程序发起一个 I/O 请求时，往往需要从用户态切换到内核态，由内核来完成实际的 I/O 操作，例如从网络设备读取数据或者向网络设备发送数据。操作完成后，再从内核态切换回用户态，将结果返回给应用程序。不同的 I/O 模型在处理这个过程时，采用了不同的策略，从而导致了用户态和内核态切换的频率、时机和方式存在差异。在网络编程中，有五种常见的 I/O 模型：

  • 阻塞IO（Blocking IO）
  • 非阻塞IO（Nonblocking IO）
  • IO多路复用（IO Multiplexing）
  • 信号驱动IO（Signal Driven IO）
  • 异步IO（Asynchronous IO）

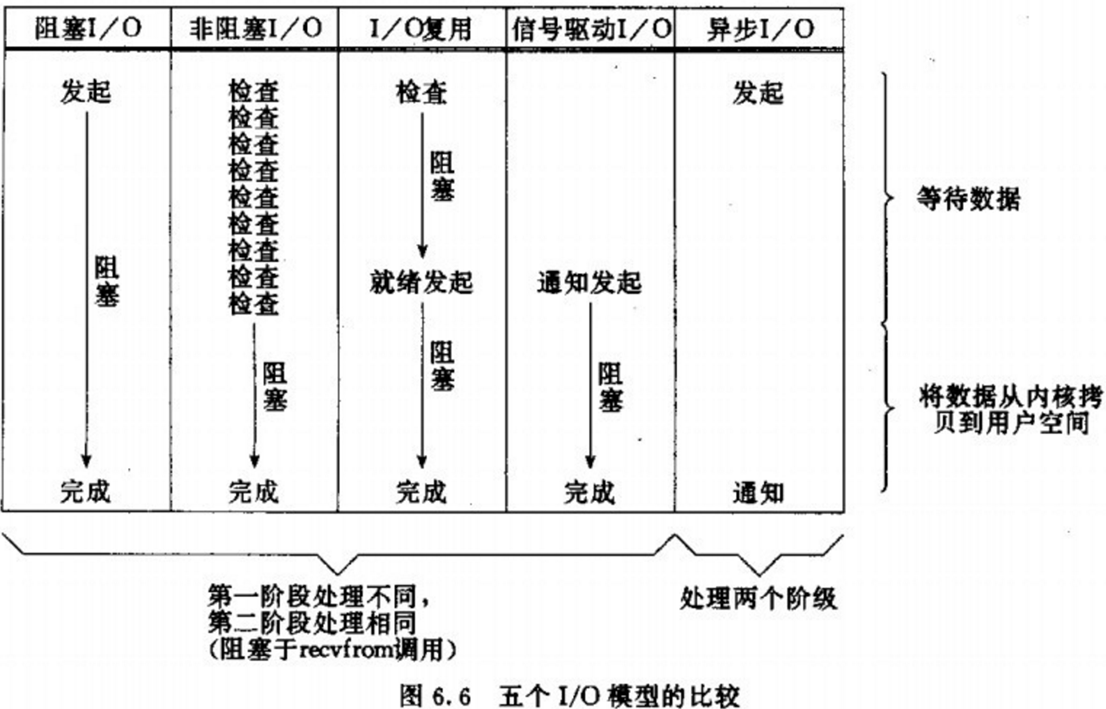

以用户从IO读取数据为例，整个流程分为两阶段：等待数据、将数据从内核拷贝到用户空间。五种IO模型的对比可以参考下图：

image-20250221152604447

阻塞IO

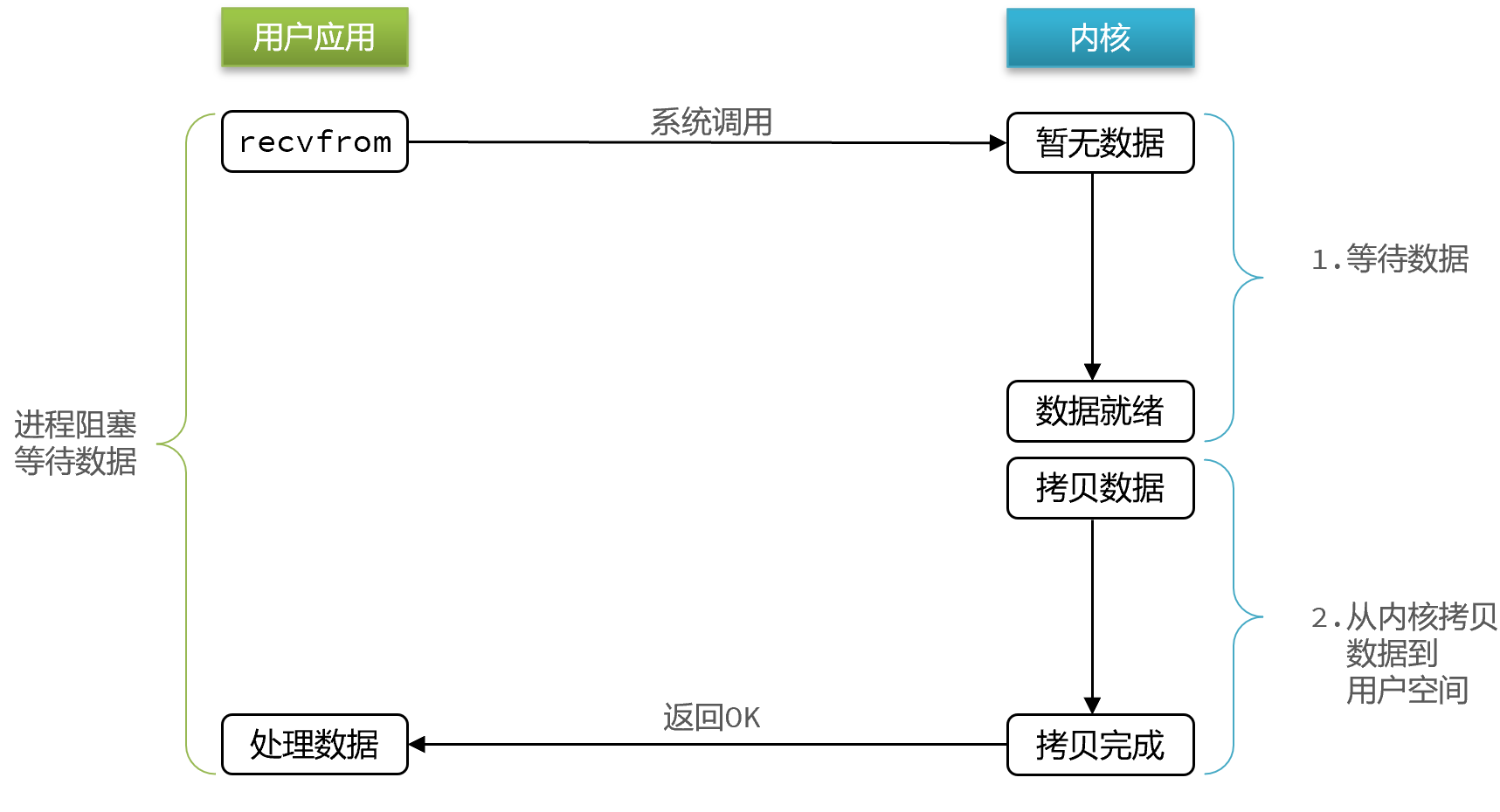

在阻塞 I/O 模型中，当应用程序调用一个 I/O 操作（如 recv 接收数据）时，程序会被阻塞，直到数据准备好并且被复制到应用程序的缓冲区中，或者发生错误才会返回。在阻塞期间，应用程序无法执行其他任务。

image-20250221152048356

该方案效率低下，因为在 I/O 操作期间，应用程序会被阻塞，无法处理其他任务，导致 CPU 资源浪费。

非阻塞IO

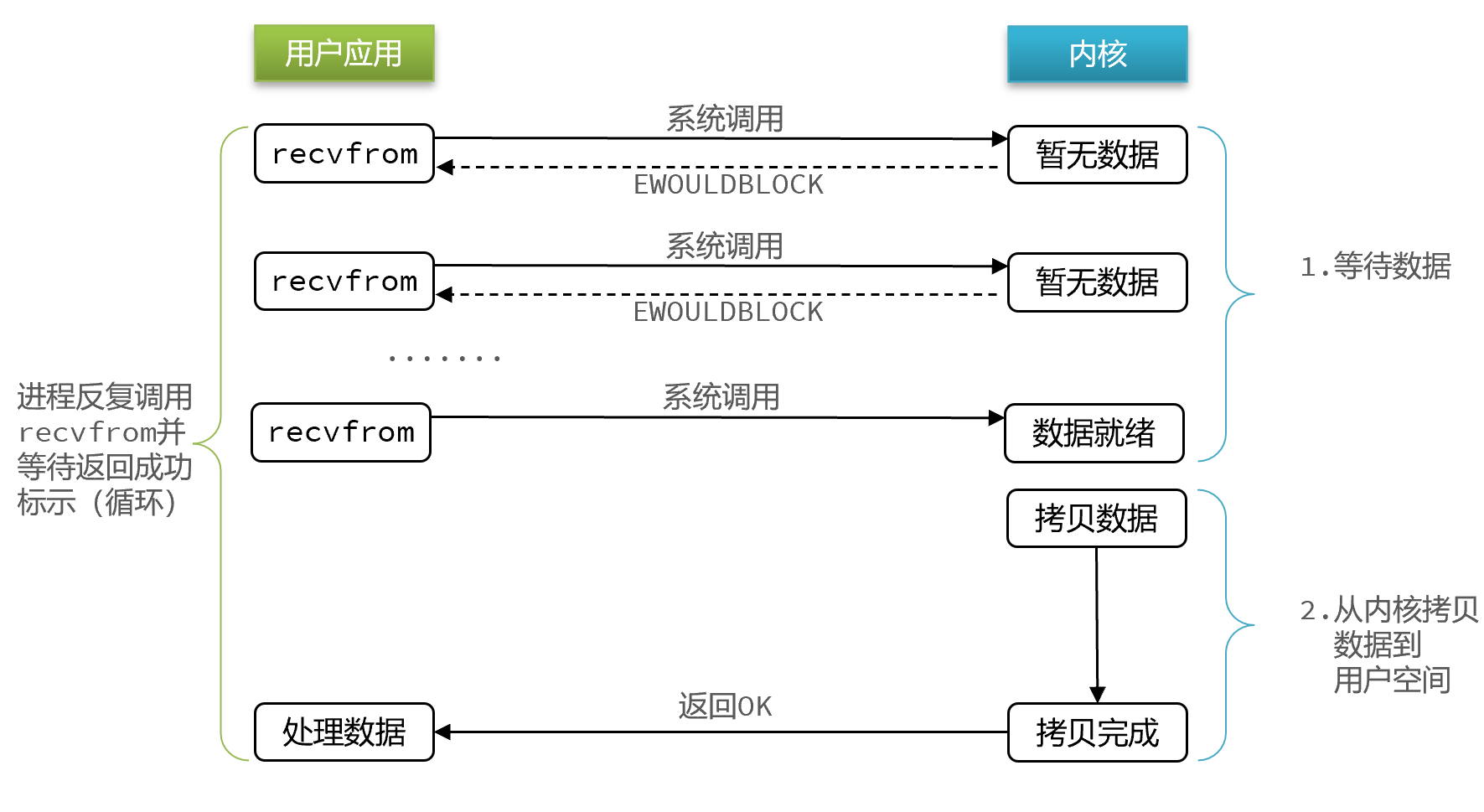

当调用 I/O 操作时，如果数据没有准备好，系统会立即返回一个错误（如 EWOULDBLOCK 或 EAGAIN），而不会阻塞应用程序。应用程序可以继续执行其他任务，并不断轮询文件描述符的状态，直到数据准备好。

image-20250221153217008

非阻塞IO模型中，用户进程在第一个阶段是非阻塞，第二个阶段是阻塞状态。虽然是非阻塞，但性能并没有得到提高。而且忙等机制会导致CPU空转，CPU使用率暴增。

IO多路复用

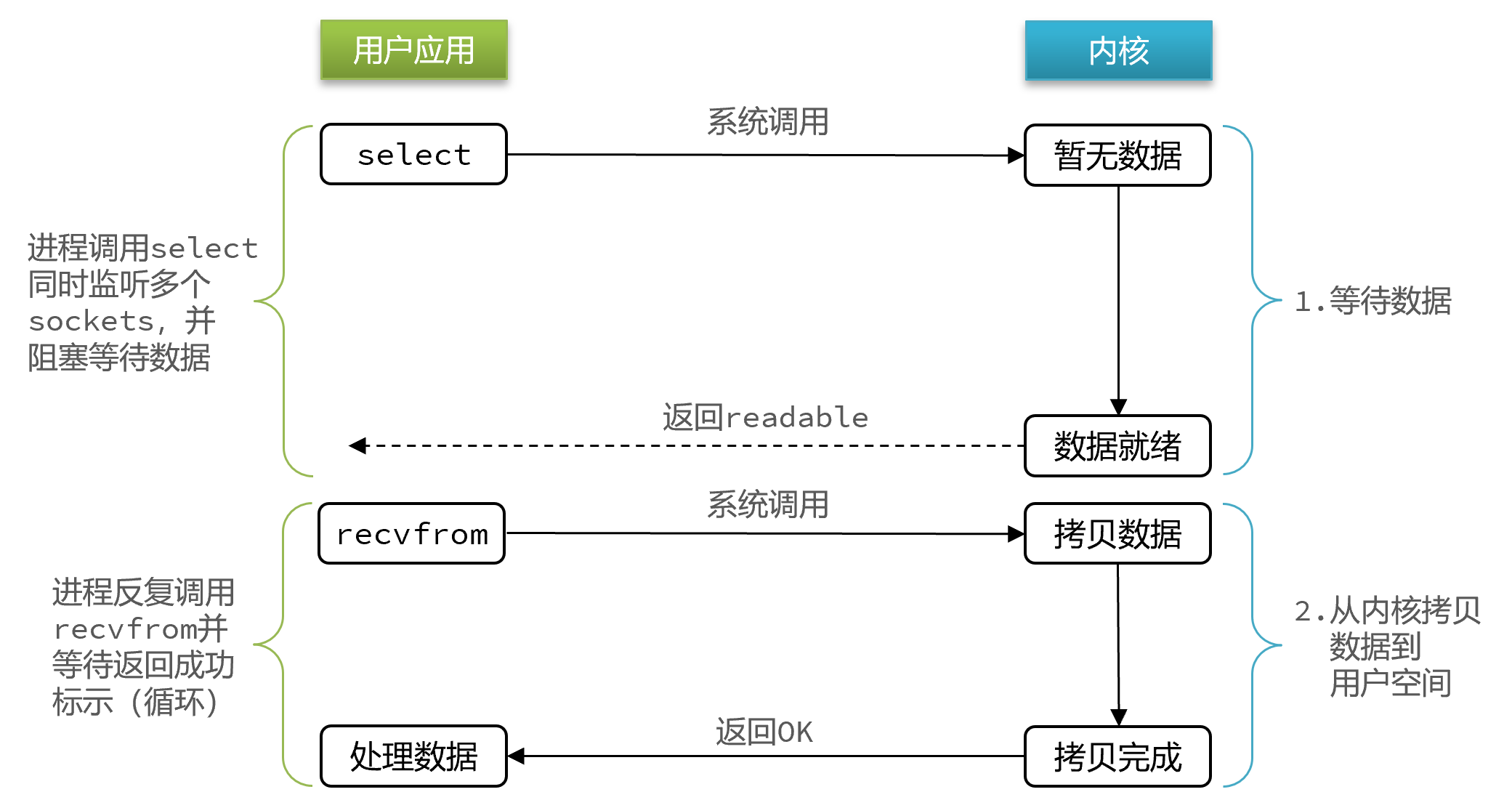

IO多路复用是利用单个线程来同时监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源。select、poll 和 epoll 是三种在 Unix/Linux 系统中用于实现 I/O 多路复用的机制，它们可以让一个进程同时监视多个文件描述符（如套接字）的状态变化，从而实现高效的并发处理。

image-20250221161032826

其中select和pool相当于是当被监听的数据准备好之后，会把监听的FD整个数据都发给你，然后需要到整个FD中通过遍历的方式查找数据准备完成的FD，因此性能一般。

而epoll在内核准备好了之后，他会把准备好的数据，直接发给你，省去了遍历的动作。

Select

关键代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// 定义类型别名 __fd_mask，本质是 long int
typedef long int __fd_mask;
/* fd_set 记录要监听的fd集合，及其对应状态 */
typedef struct {
    // fds_bits是long类型数组，长度为 1024/32 = 32
    // 共1024个bit位，每个bit位代表一个fd，0代表未就绪，1代表就绪
    __fd_mask fds_bits[__FD_SETSIZE / __NFDBITS];
    // ...
} fd_set;
// select函数，用于监听fd_set，也就是多个fd的集合
int select(
    int nfds, // 要监视的fd_set的最大fd + 1
    fd_set *readfds, // 要监听读事件的fd集合
    fd_set *writefds,// 要监听写事件的fd集合
    fd_set *exceptfds, // // 要监听异常事件的fd集合
    // 超时时间，null-用不超时；0-不阻塞等待；大于0-固定等待时间
    struct timeval *timeout
);

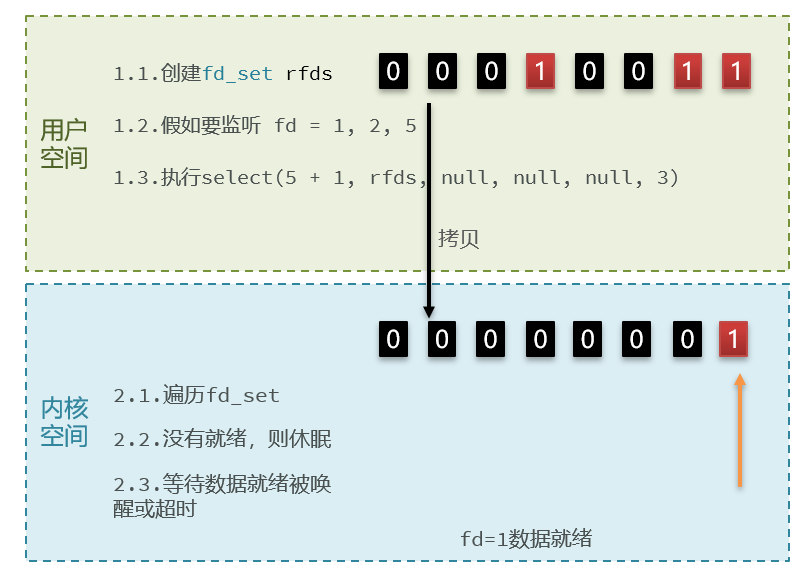

工作原理
  1. 应用程序创建一个描述符集合 fd_set并将需要监视的文件描述符添加到该集合中 ，在上面的代码中 fd_set 相当于一个1024位的位图，每位表示该FD是否需要监听。
  2. 调用 select 系统调用，将描述符集合从用户空间传递给内核空间，同时指定一个超时时间。
  3. 内核会检查这些文件描述符的状态，当有文件描述符就绪（可读、可写或异常）时，select 会修改描述符集合，只保留就绪的文件描述符，并返回就绪文件描述符的数量。
  4. 应用程序检查修改后的描述符集合，确定哪些FD就绪并在fd_set上标出已就绪的FD并拷贝回用户缓冲区，并进行相应的 I/O 操作。
image-20250221162720520
存在问题
  • 描述符集合大小有限制，通常为 1024。
  • 每次调用 select 都需要将描述符集合从用户空间复制到内核空间，开销较大。
  • 应用程序需要遍历整个描述符集合来确定哪些文件描述符就绪。

Poll

关键代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// pollfd 中的事件类型
#define POLLIN     //可读事件
#define POLLOUT    //可写事件
#define POLLERR    //错误事件
#define POLLNVAL   //fd未打开

// pollfd结构
struct pollfd {
    int fd;     	  /* 要监听的fd  */
    short int events; /* 要监听的事件类型：读、写、异常 */
    short int revents;/* 实际发生的事件类型 */
};
// poll函数
int poll(
    struct pollfd *fds, // pollfd数组，可以自定义大小
    nfds_t nfds, // 数组元素个数
    int timeout // 超时时间
);
工作原理

与Select方式相比，其实只是将返回的位图改成了数组，进而克服了Select描述符集合大小限制的问题，但剩下的两个问题依旧没有得到改善，并且由于每次依然需要遍历查询数组，描述符集合依然不能太大。尽管突破了硬上限，但依然存在软上限。

Epoll

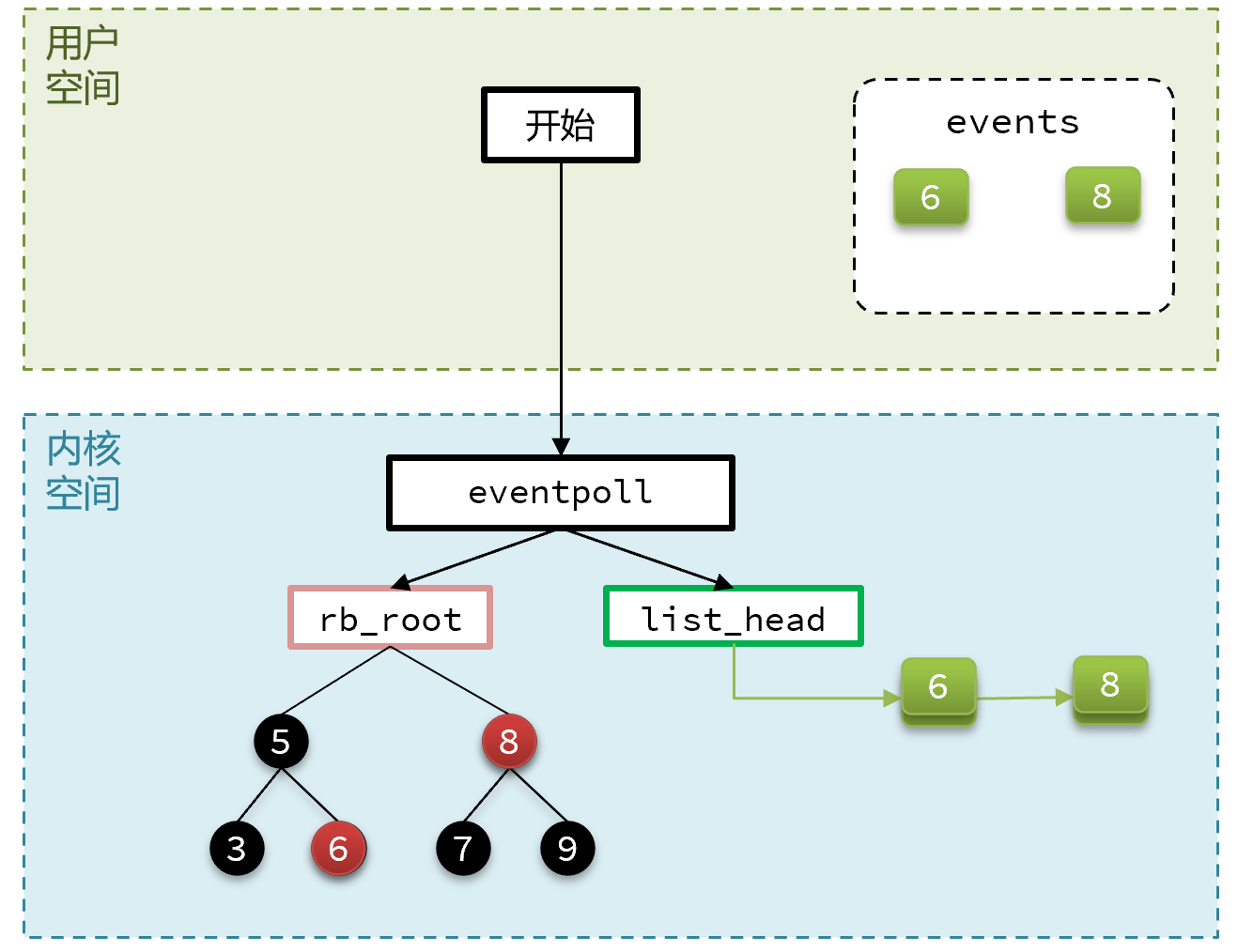

epoll模式是对select和poll的改进，采用了事件驱动的方式，每个epoll实例由一个红黑树加一个链表构成，红黑树用于记录需要监听的FD；链表用于记录已就绪的FD。关键代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
struct eventpoll {
    //...
    struct rb_root  rbr; // 一颗红黑树，记录要监听的FD
    struct list_head rdlist;// 一个链表，记录就绪的FD
    //...
};
// 1.创建一个epoll实例,内部是event poll，返回对应的句柄epfd
int epoll_create(int size);
// 2.将一个FD添加到epoll的红黑树中，并设置ep_poll_callback
// callback触发时，就把对应的FD加入到rdlist这个就绪列表中
int epoll_ctl(
    int epfd,  // epoll实例的句柄
    int op,    // 要执行的操作，包括：ADD、MOD、DEL
    int fd,    // 要监听的FD
    struct epoll_event *event // 要监听的事件类型：读、写、异常等
);
// 3.检查rdlist列表是否为空，不为空则返回就绪的FD的数量
int epoll_wait(
    int epfd,                   // epoll实例的句柄
    struct epoll_event *events, // 空event数组，用于接收就绪的FD
    int maxevents,              // events数组的最大长度
    int timeout   // 超时时间，-1用不超时；0不阻塞；大于0为阻塞时间
);
工作原理
  1. 创建一个 epoll 实例，通过 epoll_create 系统调用返回一个文件描述符。
  2. 使用 epoll_ctl 系统调用向 epoll 实例的红黑树中添加、修改或删除需要监视的文件描述符及其事件类型。
  3. 当红黑树中的FD监听到事件发生时，会将其存入链表并唤醒所有等待在 epoll_wait 上的应用程序。
  4. 调用 epoll_wait ，如果有就绪的FD，返回就绪的文件描述符数量，并将就绪的文件描述符信息存储在一个events数组中；如果没有就绪的FD，当前进程休眠等待。
  5. 应用程序遍历该数组，处理就绪的文件描述符。
优势
  • 基于epoll实例中的红黑树保存要监听的FD，理论上无上限，而且增删改查效率都非常高；
  • 每个FD只需要执行一次epoll_ctl添加到红黑树，以后每次epol_wait无需传递任何参数，无需重复拷贝FD到内核空间；
  • 利用ep_poll_callback机制来监听FD状态，无需遍历所有FD，因此性能不会随监听的FD数量增多而下降。
事件通知机制

当FD有数据可读时，调用epoll_wait（或者select、poll）可以得到通知。但是事件通知的模式有两种：

  • LevelTriggered：简称LT，也叫做水平触发。只要某个FD中有数据可读，每次调用epoll_wait都会得到通知。会有重复通知问题以及惊群现象的产生。
  • EdgeTriggered：简称ET，也叫做边沿触发。只有在某个FD有状态变化时，调用epoll_wait才会被通知。需要应用程序一次将所有数据处理完，否则当前FD的数据后续就无法访问了。

如果是LT模式，epoll链表节点只有当对应的FD无数据可读后才会移除；而如果是ET模式，链表节点在通知过后就会直接置空。

select和poll仅支持LT模式，epoll可以自由选择LT和ET两种模式。

惊群现象

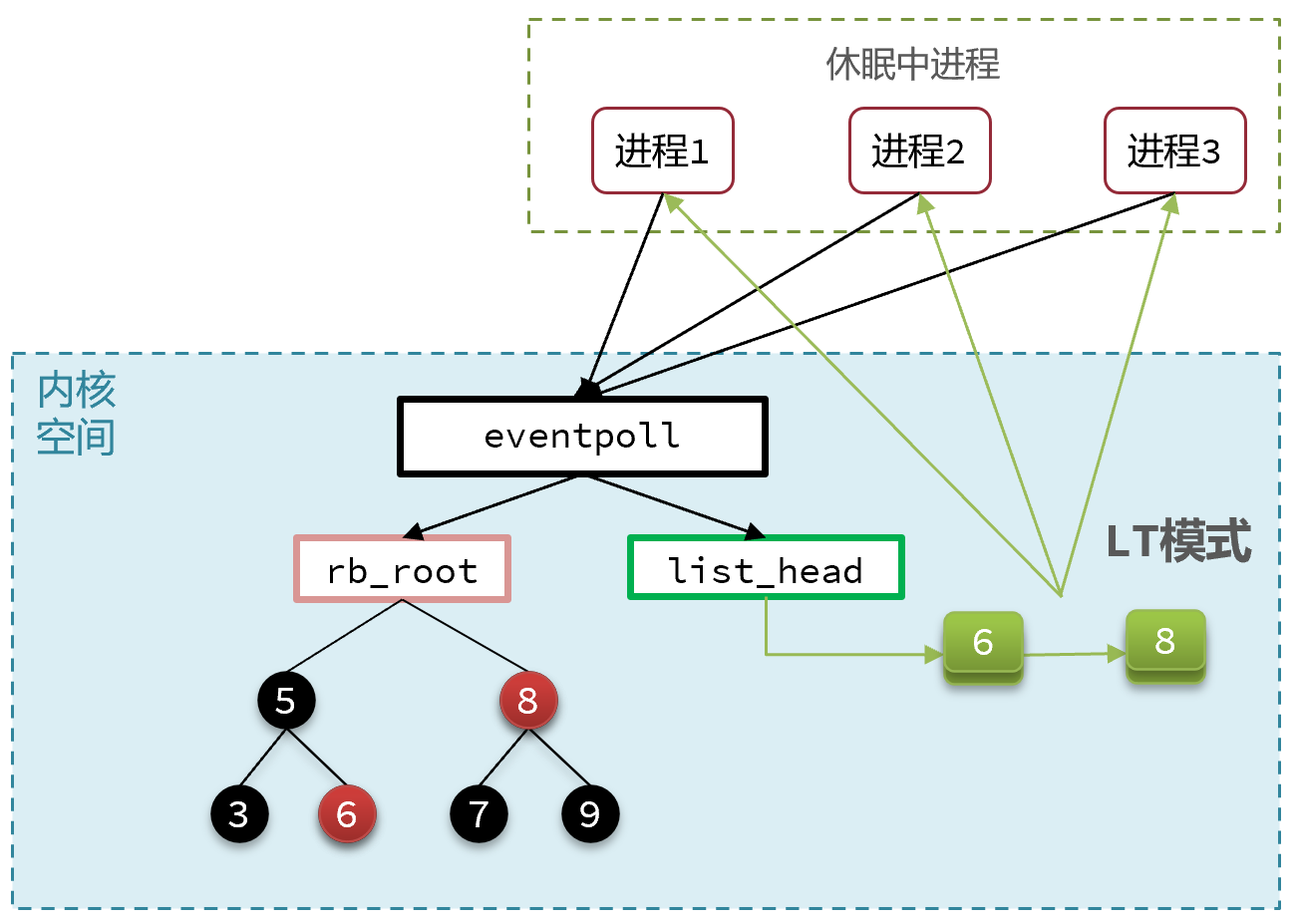

当多个进程或线程共享同一个 epoll 实例并使用 LT 模式时，一旦有事件发生，所有等待在该 epoll 实例上的进程或线程都会被唤醒。因为在 LT 模式下，只要事件处于就绪状态，epoll 就会持续通知，所以多个进程或线程可能会重复收到同一个事件的通知。例如，当有新的客户端连接到来时，所有等待在 epoll 实例上的进程或线程都会被唤醒，它们都会尝试去处理这个新连接，最终只有一个进程或线程能够成功处理，其余的进程或线程会发现无事可做，从而造成资源的浪费。

image-20250221173006230

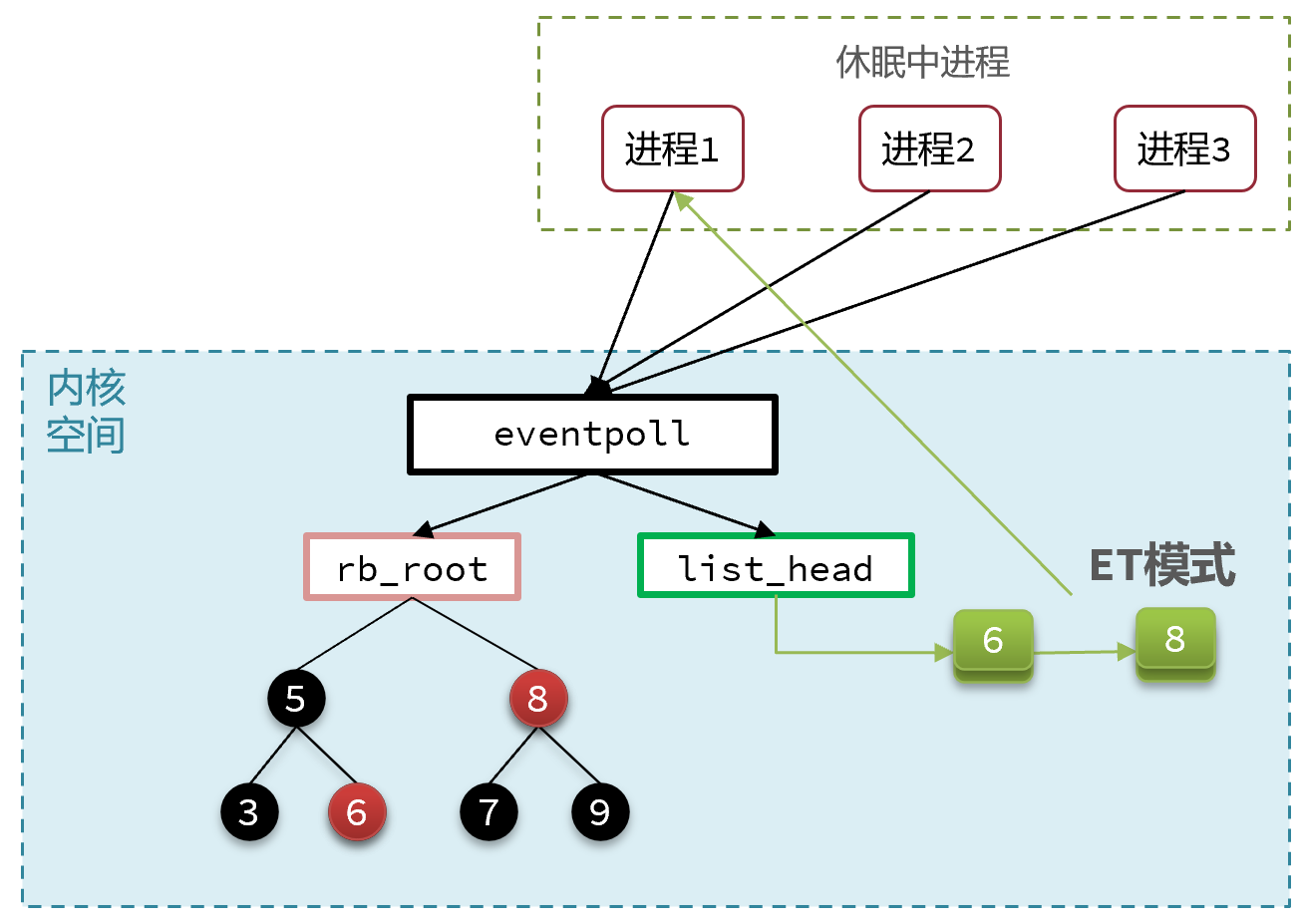

使用ET模式可以有效避免惊群现象，原因有二：

  1. 减少重复通知：在 ET 模式下，事件状态的变化只会触发一次通知。当有事件发生时，只有一个进程或线程能够首先响应并处理该事件。一旦该进程或线程处理了这个事件，即使其他进程或线程也在等待这个 epoll 实例，由于事件状态已经被处理过，不会再次触发通知，所以其他进程或线程不会被不必要地唤醒。例如，当有新的客户端连接到来时，只有一个进程或线程会被唤醒并处理这个连接，其他进程或线程不会收到重复的通知，从而避免了惊群现象。

  2. 促使应用程序一次性处理完事件：由于 ET 模式只通知一次，应用程序必须在收到通知后一次性处理完所有的事件。这使得应用程序在设计上更加高效，减少了多次处理同一事件的可能性，进一步降低了惊群现象发生的概率。例如，在处理可读事件时，应用程序需要一次性将输入缓冲区中的数据全部读取完，避免了因为数据未处理完而导致的重复通知和惊群问题。

image-20250221173043996
基于epoll的web服务流程

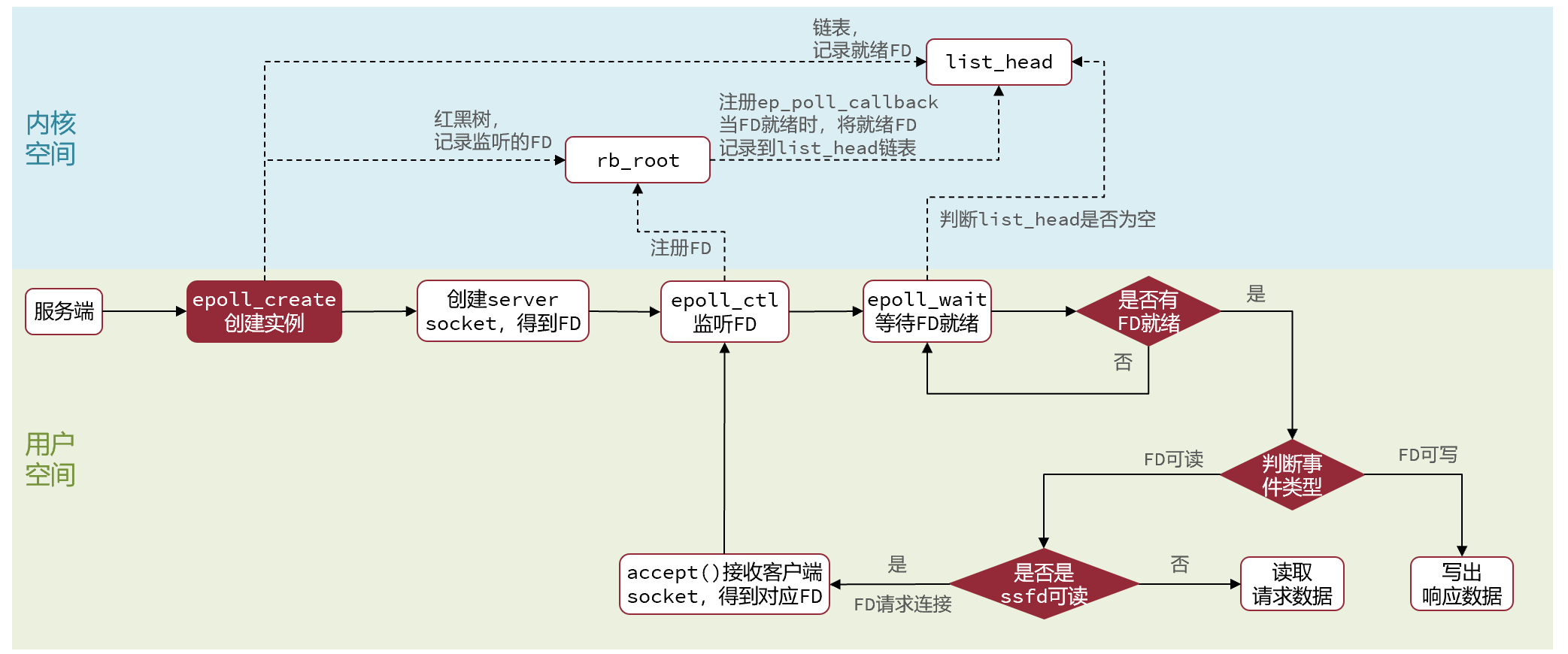

基于epoll模式的web服务的基本流程如图：

image-20250221170421850

信号驱动IO

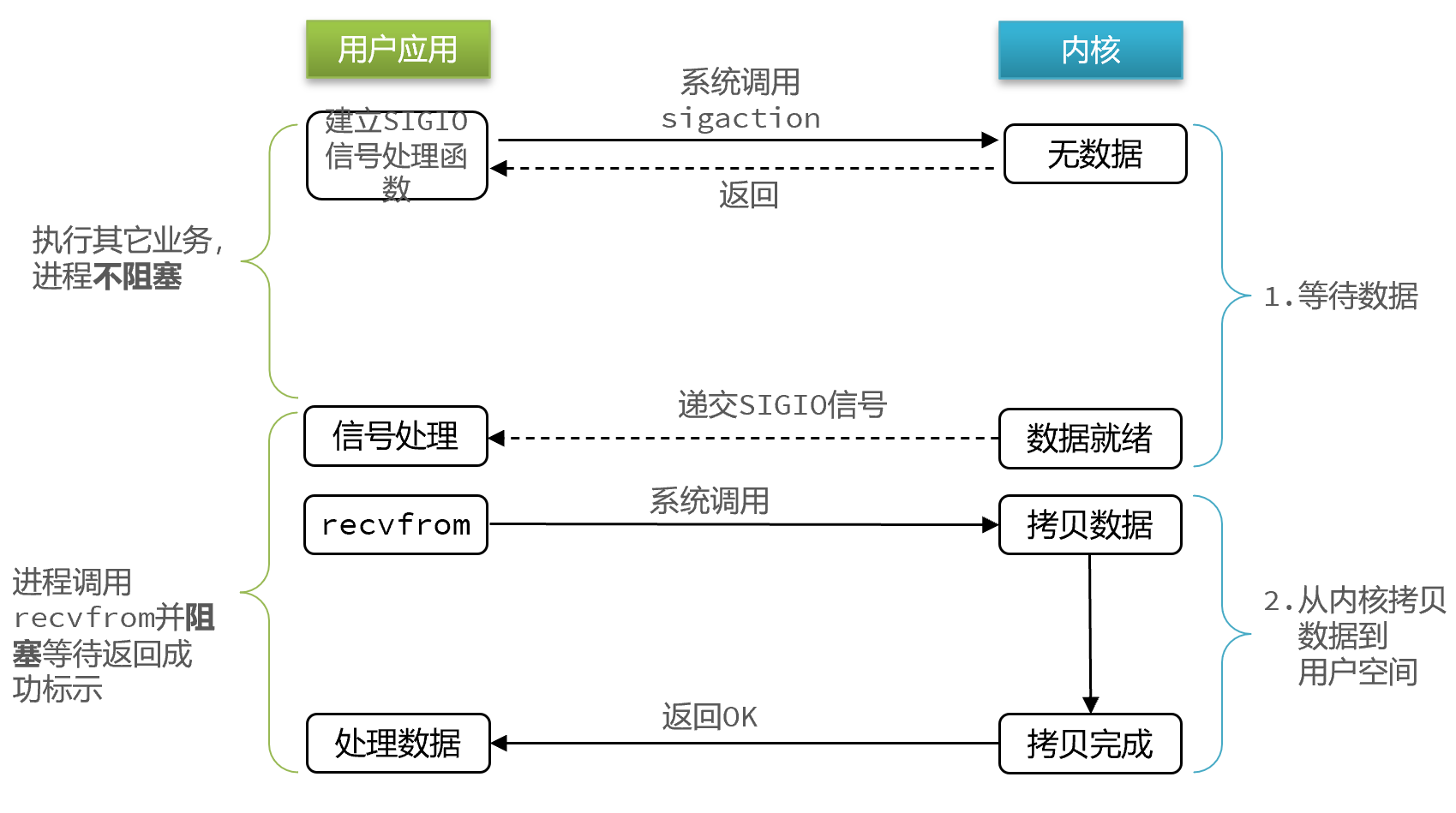

在信号驱动IO中，应用程序首先通过系统调用（如 sigaction）注册一个信号处理函数，并将文件描述符设置为信号驱动 I/O 模式。当数据准备好时，系统会向应用程序发送一个信号（如 SIGIO），应用程序在信号处理函数中进行 I/O 操作。

image-20250221154923736

在数据准备期间，应用程序可以继续执行其他任务，不会被阻塞。当数据准备好时，通过信号通知应用程序，提高了系统的响应速度。但是当有大量IO操作时，信号较多，SIGIO处理函数不能及时处理可能导致信号队列溢出，而且内核空间与用户空间的频繁信号交互性能也较低。而且，信号驱动 I/O 模型在某些操作系统上的支持不够完善。

异步IO

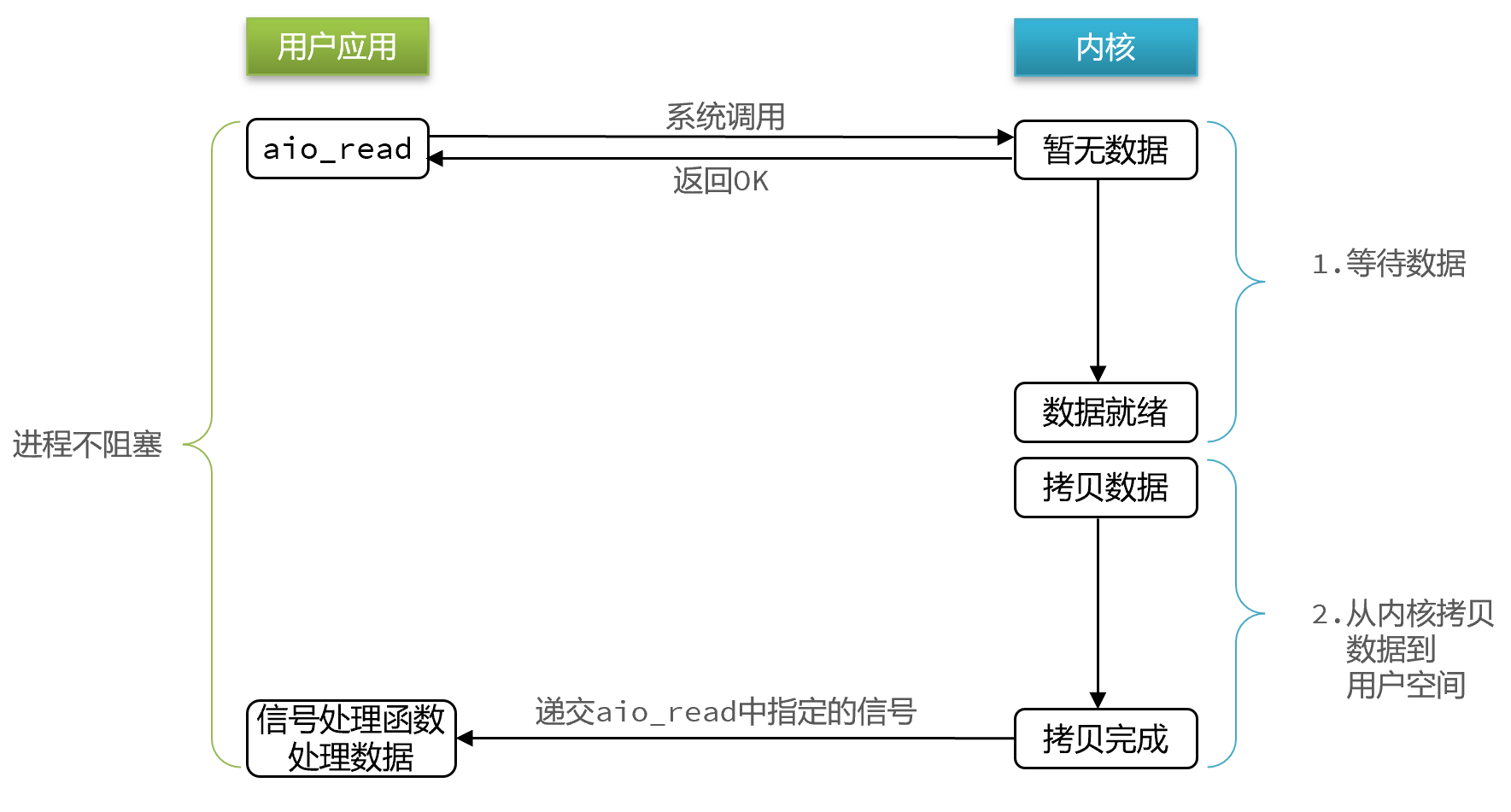

应用程序调用一个异步 I/O 操作（如 aio_read 或 aio_write），并指定一个回调函数。系统在后台进行 I/O 操作，当操作完成后，会调用应用程序指定的回调函数通知应用程序。在整个 I/O 操作过程中，应用程序可以继续执行其他任务，不会被阻塞。

image-20250221155008288

真正实现了 I/O 操作的异步化（另外四种IO操作实际上都是同步的），应用程序在 I/O 操作期间可以继续执行其他任务，不会被阻塞，提高了系统的并发处理能力和性能。
